蝶閥使用過程中的一些基礎知識

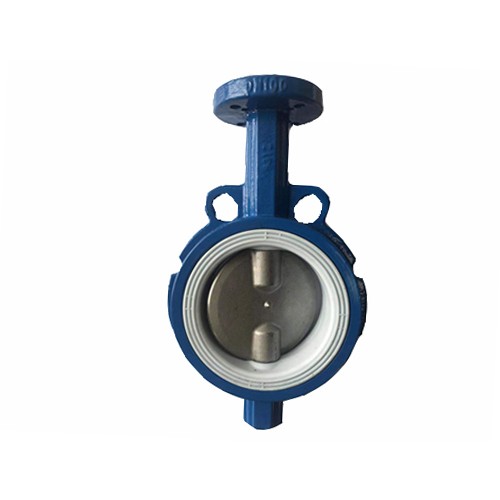

蝶形閥是可以用于分離與調節流量的閥。關閉機制采用碟盤的形式。操作方式類似于球閥，可以快速關閉流體的物質。

蝶閥的基礎知識蝶閥在很多應用中還是很占有性價比的，它的成本低于其他閥門，設計并且重量更輕，這意味著需要更少的支撐。碟盤位于管道的中心，穿過盤支撐點是連接到閥外側的致動器的桿。旋轉致動器使蝶閥中的碟盤平行、垂直流動。與球閥不同，碟盤總是活動于流動中，無論閥門位置在哪個方向，蝶閥總是在流動中引起壓降。蝶閥來自一系列稱為角行程閥門的閥門。在操作中，當盤旋轉四分之一圈時，閥門就可以打開\關閉。

“蝴盤”是安裝在桿上的金屬盤。當閥門關閉時，轉動盤片使其阻擋通道。當閥門打開時，圓盤旋轉四分之一圈，這樣就可以使流體不受限制地通過。閥門也可以逐漸打開產生節流。蝶閥由一個安裝在軸上的圓盤組成，軸上帶有便于旋轉的軸承。具有能量回收，只有盤阻塞閥門流動路徑。流量相對較高，閥門上的壓降相對較低。蝶閥用于限制節流，不需要緊密關閉。當打開時，蝴盤會產生很小的湍流與流動阻力。推薦用途：開放/關閉或節流服務頻繁的閉合操作小的流體控制需要小壓降的應用好處 ：低成本和維護大容量良好的流量控制壓降低

缺點：控制點的高扭矩在較低的流量下容易產生氣穴現象缺乏清潔度和無法處理漿料應用。

通常不評定為氣泡密封，盤桿周圍的空腔和泄漏路徑是流體和漿料的潛在夾帶物。然而，一些符合ASME VI級泄漏額定值的高性能蝶閥可根據需要提供。

應用：經濟的化學服務，水處理和消防系統的大型生產線。一般尺寸為2寸至48寸，某些制造商可提供高達96寸的尺寸。由于采用閥門設計，與大多數閥門類型相比具有較小的面對面尺寸和較低的重量，蝶閥是大口徑管道尺寸的經濟選擇。蝶閥符合ASME連接口尺寸和壓力等級。無論制造商如何生產，都可以輕松地對閥門進行改裝大多數制造商遵守的ASME壓力等級包括150,300和600＃，大壓力為1500 psi。
