無錫工化中線蝶閥和雙偏心硬密封蝶閥的區別介紹

1、中線蝶閥的特點

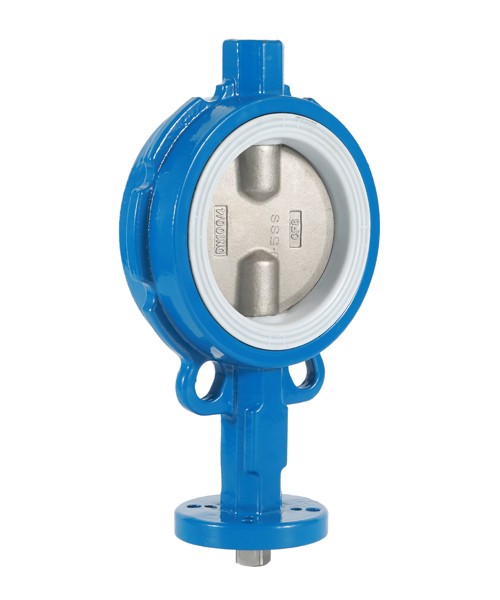

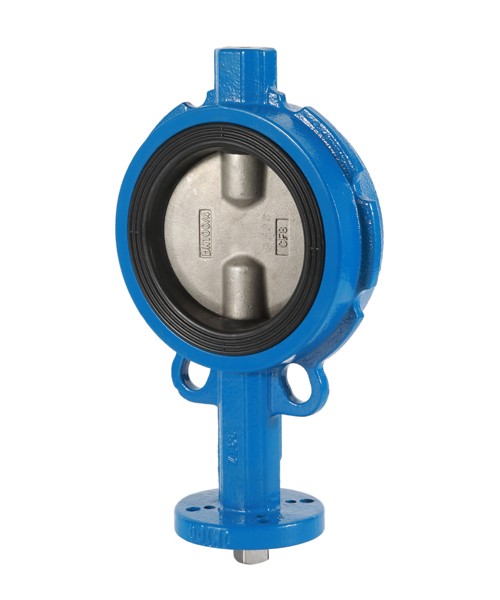

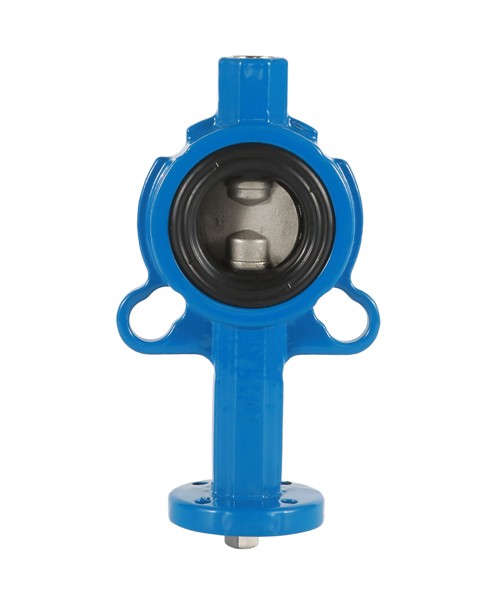

中心線蝶閥的結構特點是閥桿軸、蝶板中心和閥體中心處于同一位置。結構簡單，制造方便。常見的橡膠襯里蝶閥就屬于這一類。缺點是蝶板與閥座總是處于擠壓、刮擦、阻力距離大、磨損快的狀態。為了克服擠壓、劃痕保證密封性能閥座基本上由橡膠或聚四氟乙烯等彈性材料制成然而，密封材料也受到溫度的限制這就是為什么蝶閥傳統上被認為是耐高溫的。

2、雙偏心蝶閥的特點

雙偏心蝶閥是在單偏心蝶閥的基礎上進一步改進而成的，也是應用朂廣泛的一種。其結構特點是閥桿軸線偏離蝶板中心也偏離本體的中心。雙偏心的影響使蝶板在閥門開啟后迅速脫離閥座，大大消除了蝶板和閥座閥座不必要的過度擠壓和刮擦，可減少開啟阻力距離，減少磨損，提高閥座的使用壽命。劃痕明顯減少同時雙偏心蝶閥還可以采用金屬閥座，提高了蝶閥在高溫領域的應用。但由于其密封原理是位置致密該密封結構，即蝶板密封面與閥座呈直線接觸，由蝶板擠壓閥座所引起的彈性變形產生密封效果，故閥門難以關閉位置要求很高(尤其是金屬閥座)，承壓能力較低，這就是為什么人們傳統上認為蝶閥不耐高壓，泄漏量大的原因。
