高性能蝶閥的作業原理

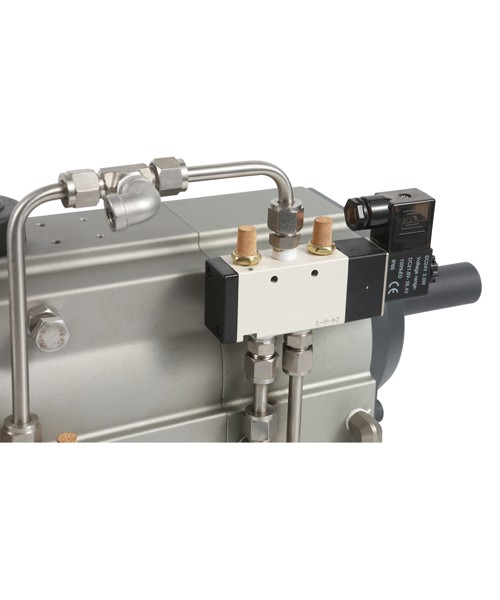

高性能氣動蝶閥是一款小巧、輕便的蝶閥，是由蝶閥和氣動執行器所組合而成。它的啟閉是由圓形蝶閥隨閥桿轉動而完成。目前高性能氣動蝶閥在工業系統中都是用來做成大口徑，該閥的體積小、重量輕、結構簡單、造價成本低，啟閉時也非常省力，所以使用性也越來越廣泛。

高性能氣動蝶閥的工作原理

高性能氣動蝶閥是一種閥板繞垂直于通道的固定軸旋轉的閥門，由活塞式雙作用或單作用(彈簧復位式)氣動執行器和蝶形閥組成，屬旋轉高性能型調節或切斷閥類，其原理：

蝶閥的蝶板安裝于管道的直徑方向，蝶板由閥桿帶動。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則處于全開狀態。改變蝶板的偏轉角度，即可控制介質的流量。

蝶閥全開到全關通常是小于90°，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。

常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連接在管道法蘭上。

工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。
